產品型號:GL4
應用范圍:GL4系列無線采集終端可接入振弦式、標準電壓、電位計、數字量等多種傳感器。

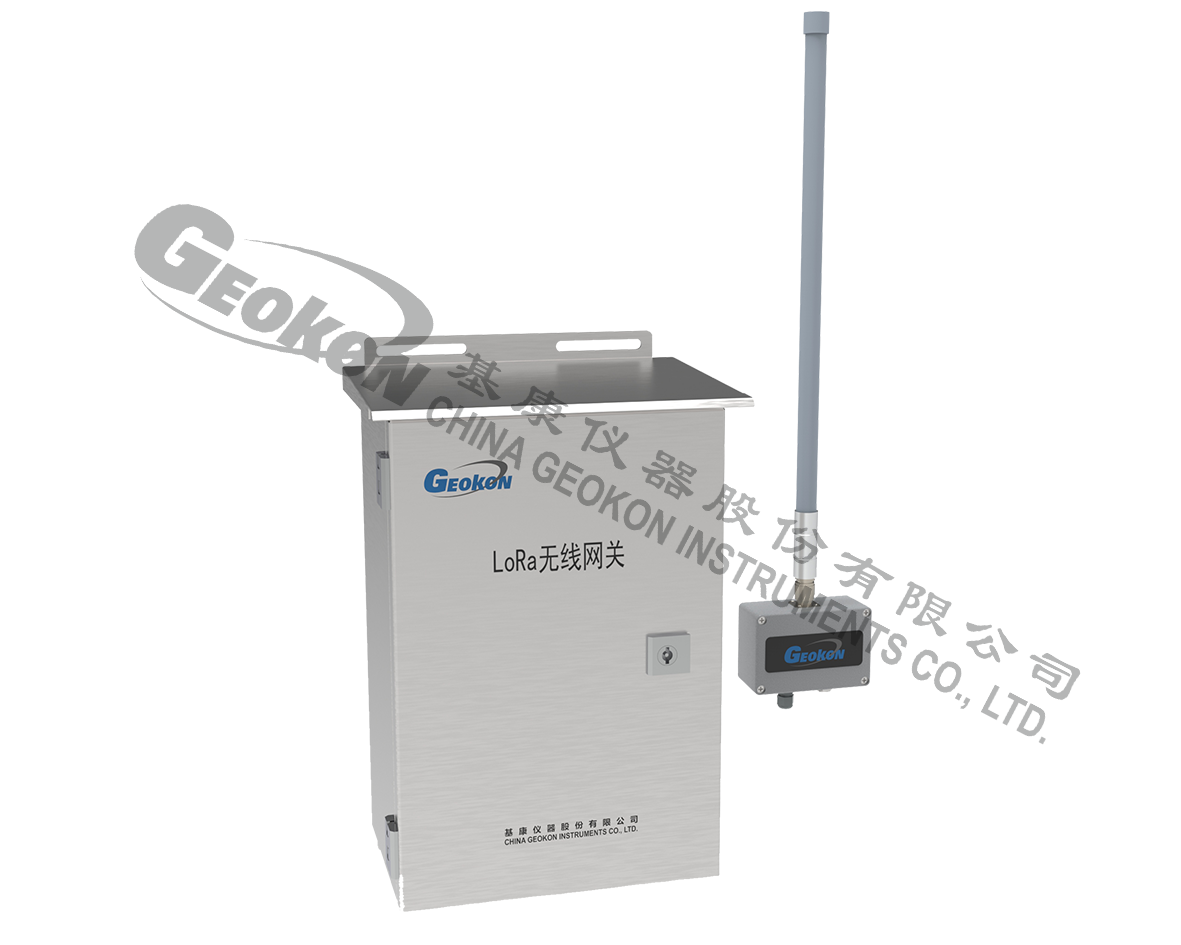

BGK-GL4-GW型無線網關,運用前沿的LoRa無線通訊技術,集數據存儲、定時采集、在線測量和數據補報功能于一體,可同時推送數據至多個數據中心,滿足不同場景下的數據處理需求。其與BGK-GL4系列無線采集終端和傳感器,構建成高效的一體化監測站,通過4G、RJ45、RS485等多種先進傳輸技術,確保數據實時、準確地傳輸至監測預警平臺或安全監測系統軟件。在可視環境下,網關與終端之間的通訊距離可達5km或更遠,為各種應用場景提供穩定可靠的數據支持。

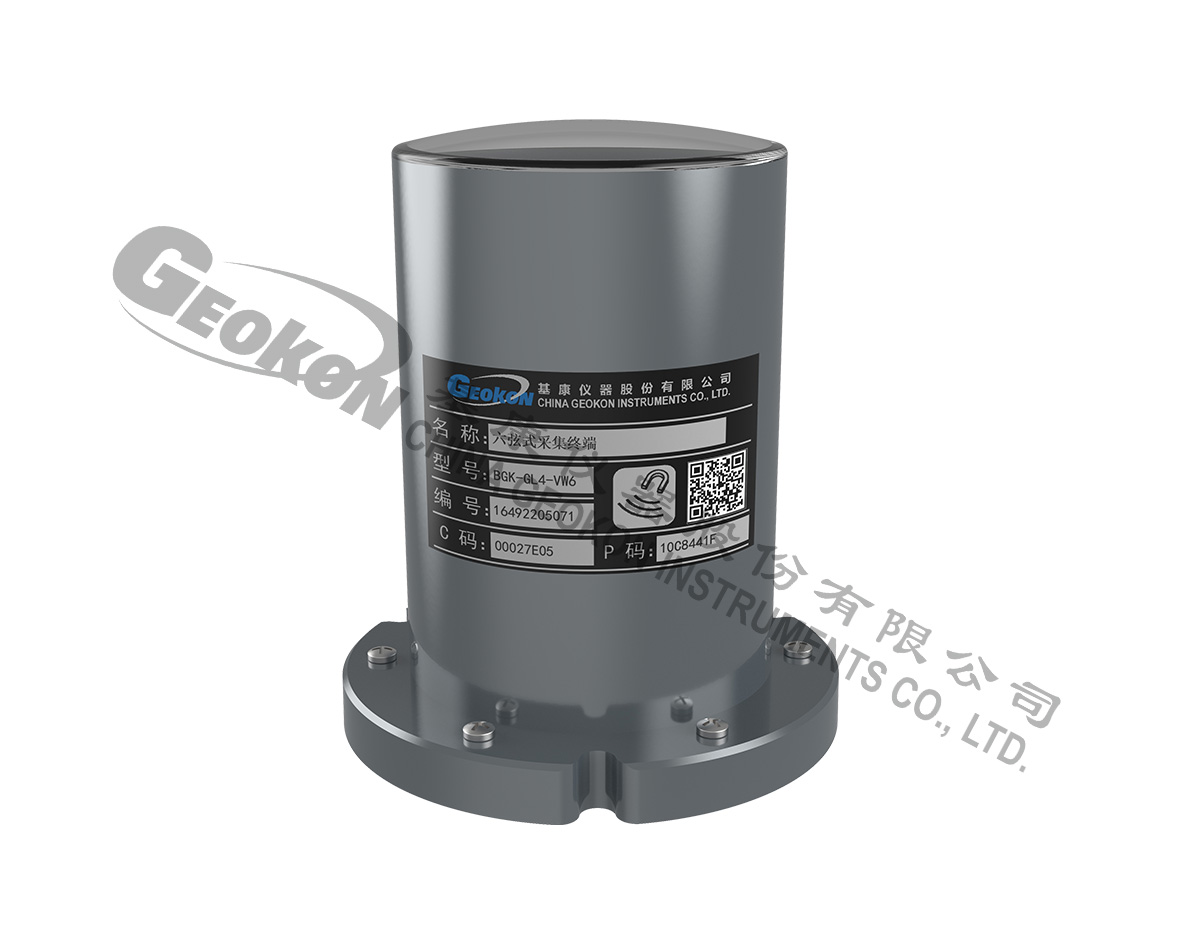

GL4系列無線采集終端分為兩種尺寸結構,如圖所示。GL4系列無線采集終端可接入振弦式、標準電壓、電位計、數字量等多種傳感器,其中BGK-GL4-AT內置傾角傳感器,BGK-GL4-VW/VW6/8/16分別可接入1支、6支、8支和16支振弦傳感器,BGK-GL4-MM/MM3/MM8分別可接入1支、3支、8支模擬量傳感器,BGK-GL4-MP可同時接入1支雨量傳感器、1支電位計式傳感器及多支數字量傳感器、內置傾角傳感器。設備可通過LoRa或RS485組網將數據傳送至云平臺。電源系統采用鋰電池進行供電,內置鋰電池充電控制電路,可接入太陽能板充電以保證設備可以長時間正常運行。安裝方式簡單靈活,便于維護。
本地通訊 | (本地)LoRa無線通訊 (遠程)LAN、WIFI、USB、RS485、4G全網通 |
通訊頻段 | 470MHz~490MHz |
通訊距離 | ≤5Km(半徑) |
數據存儲 | 256M(可擴展至128G) |
時鐘精度 | 小于1分鐘(自動校時) |
數據中心 | 支持5個數據中心(可擴展) |
接入能力 | 標準可接入不同GL4無線采集終端數量為64個(可擴展) |
電源系統 | DC 9V~18V/AC 220V 16-25V太陽能電池板 |
工作溫度 | -20℃-+60℃ |
存儲溫度 | -35℃-+70℃ |
外形尺寸 | (L)300mm*(W)470mm*(H)223.7mm |
防護等級 | IP66 |
注:數字量傳感器與模擬量傳感器電源輸出能力12V@200mA |
本地通訊 | LoRa無線通訊/RS485 |
通訊頻段 | 470MHz~490MHz |
通訊距離 | ≤5Km(半徑) |
數據存儲 | 標準型-2000條數據 多通道-1000條數據 |
時鐘精度 | 小于1分鐘(自動校時) |
待機功耗 | ≤2.0mW |
電源系統 | 標準型:內置太陽能板(6V/0.6W)+可充電鋰電池(4.2V@9.6Ah) 多通道:標配太陽能板(6V/10W)+可充電鋰電池(4.2V@19.2Ah) |
工作溫度 | -20℃-+60℃ |
存儲溫度 | -35℃-+70℃ |
外形尺寸 | 標準型:Φ97.6×157mm 多通道:270×380×163mm |
防護等級 | IP67 |
