一、產品介紹

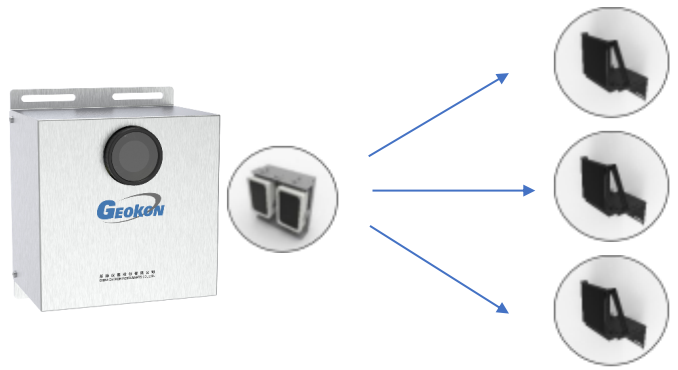

        機器視覺主機              補光燈                                                     靶標

系統基于數字圖像與人工智能技術，通過工業相機實時拍攝監測部位圖像，利用嵌入式圖像識別算法計算圖像中監測部位靶標的位置，對比前后靶標位置的變化，實現工程的高精度變形監測。

系統由機器視覺主機（含嵌入圖像識別算法）、監測靶標、基準靶標、監控軟件等組成。監測靶標安裝于被測結構物表面，基準靶標、智能工業相機安裝于附近穩定位置，監控軟件安裝于遠程計算機。

系統特性

? 高精度變形監測

? 相機自動姿態校正

? 多目標圖像識別

? 靜態濾波算法/動態解析算法

? 遠程監控實時監測

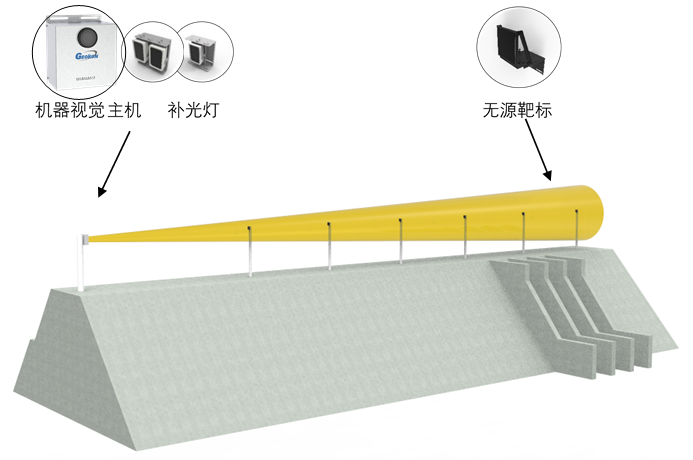

效果圖

二、應用場景

? 大壩及其他建筑物的表面變形監測/檢測

? 橋梁靜/動撓度監測/檢測

? 邊坡變形監測

? 隧洞收斂監測

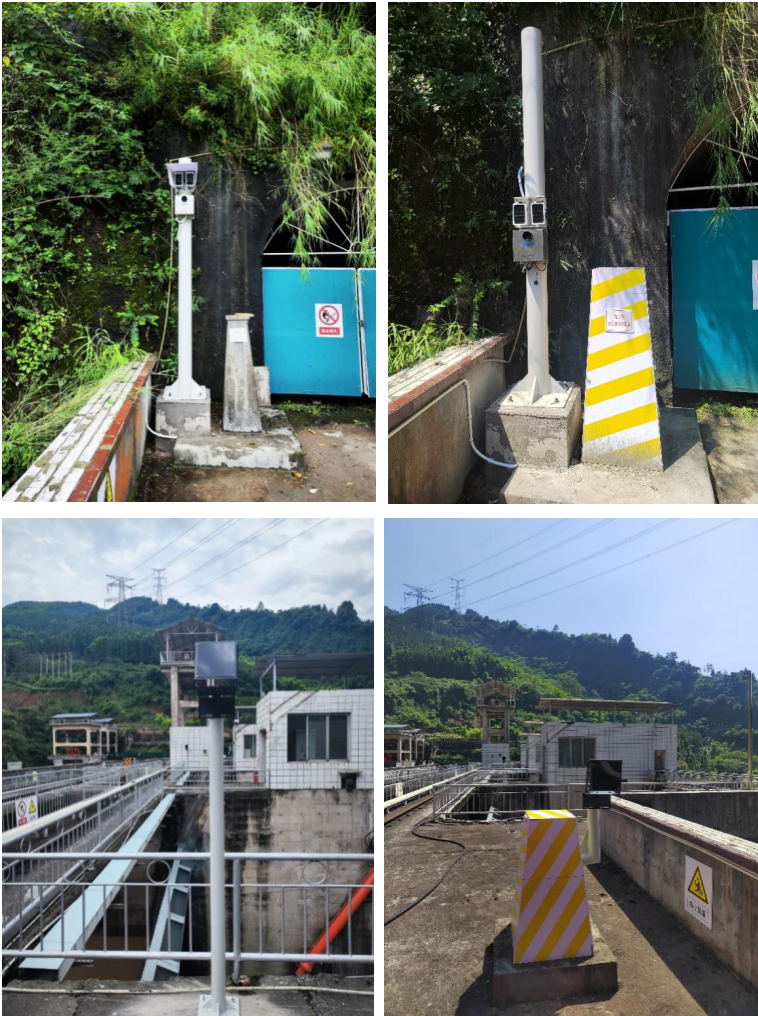

三、應用案例

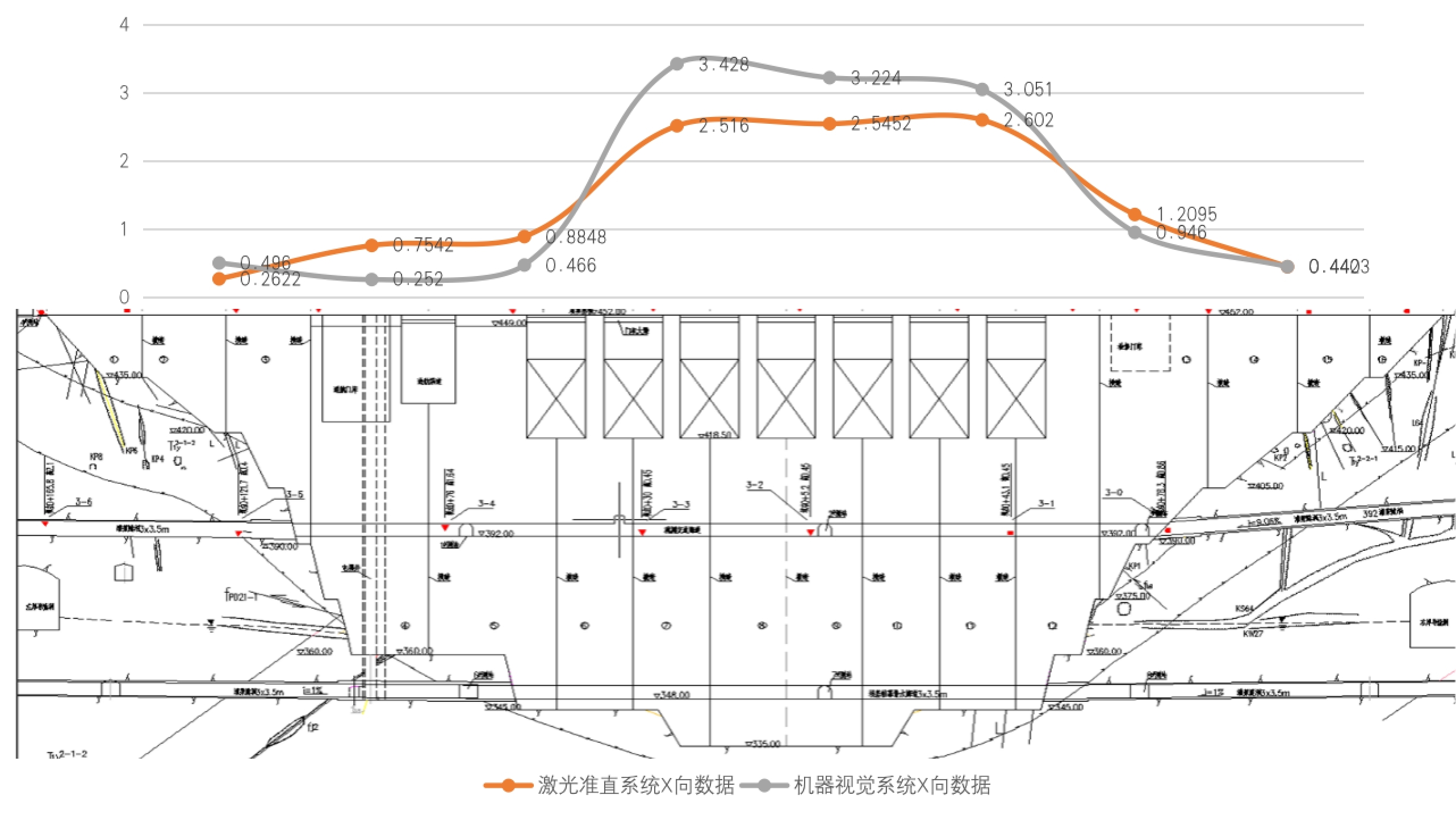

? 某水電站項目，機器視覺變形監測系統與真空激光準直系統數據對比圖（2023年12月29日各壩段測值曲線）

單位

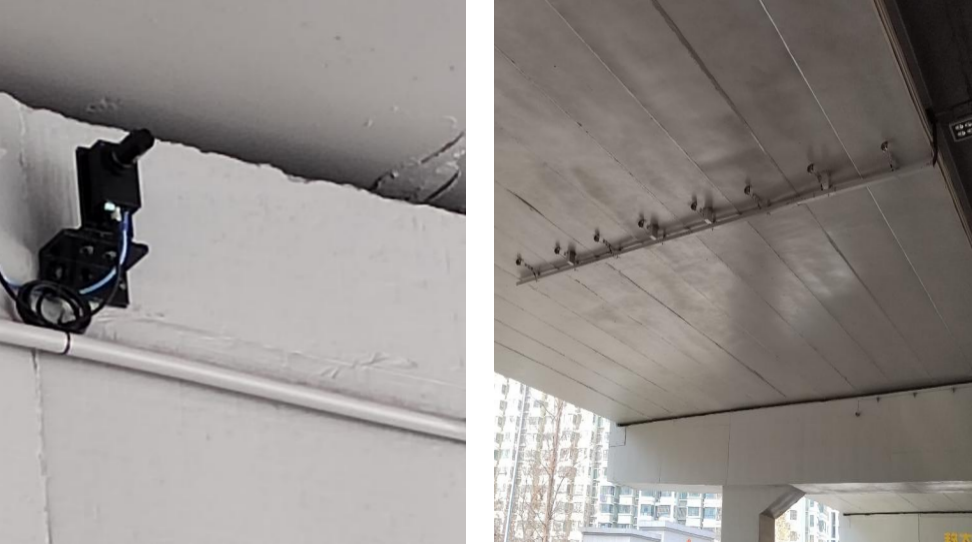

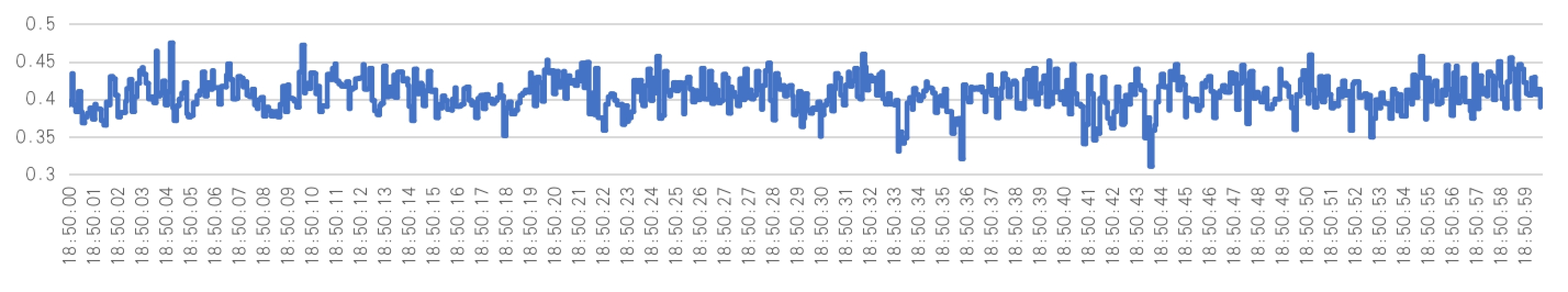

? 某橋梁撓度監測動態數據過程線示意圖（20Hz采樣頻率，共1分鐘數據）

單位
